پلاگ فن RadiPac برای فن فیلتر یونیت ها در کلین روم (Cleanroom)
- پروانه بهینه شده از نظر آیرودینامیکی
- راه‌اندازی سریع MODBUS RTU با آدرس‌دهی خودکار
- انتخاب لوازم جانبی مناسب حیاتی است
- جمع بندی
شرایط کلین روم برای بسیاری از فرایندهای تولید امروزی الزامی است؛ نه تنها در ساخت نیمه‌رساناها و صنعت پنل‌های تخت، بلکه نمونه‌های معمول شامل فناوری‌های اپتیک و لیزر، فناوری هوافضا، علوم زیستی، پژوهش‌ها و درمان‌های پزشکی، تولید مواد غذایی و دارویی و نانوفناوری نیز می‌شود.
کلین روم‌ها در زمینه سیستم‌های تهویه نیازمندی‌های ویژه‌ای دارند. این نیازمندی‌ها شامل تأمین جریان هوای کافی و فشار مناسب، کنترل دقیق دما و رطوبت، و همچنین پاکی مداوم هوا از طریق فیلتر کردن حتی کوچک‌ترین ذرات آلاینده است. فن فیلتر یونیت ها (FFU) که برای نصب در سقف طراحی می‌شوند، فناوری فیلتر و فن های پیشرفته را با هم ترکیب می‌کنند تا بتوانند این الزامات را به بهترین شکل برآورده سازند.
نسل جدید پلاگ فن سانتریفیوژ RadiPac از شرکت ebm-papst به‌طور ویژه برای کاربرد در کلین روم ها طراحی شده‌اند. این پلاگ فن ها نه تنها حجم هوایی تا 2330 متر مکعب بر ساعت را که برای اندازه های متنوع FFU معمول است تأمین می‌کنند و با حفظ ذخیره فشار مناسب برای کار در حالت گردش مجدد هوا در کلین روم ها عملکرد دارند، بلکه به واسطه فناوری EC و نسل جدید پره‌های RadiPac، به بازده بیش از ۶۰ درصد دست می‌یابند. در مقایسه با استاندارد صنعتی قبلی، این به معنای کاهش مصرف توان حدود ۱۰ درصد است. همچنین نویز تولیدی آنها ۶ تا ۷ دسی‌بل کمتر از استاندارد تجاری است و بنابراین به‌راحتی الزامات سخت‌گیرانه محافظت در برابر نویز برای تولید در کلین روم ها را برآورده می‌کنند.

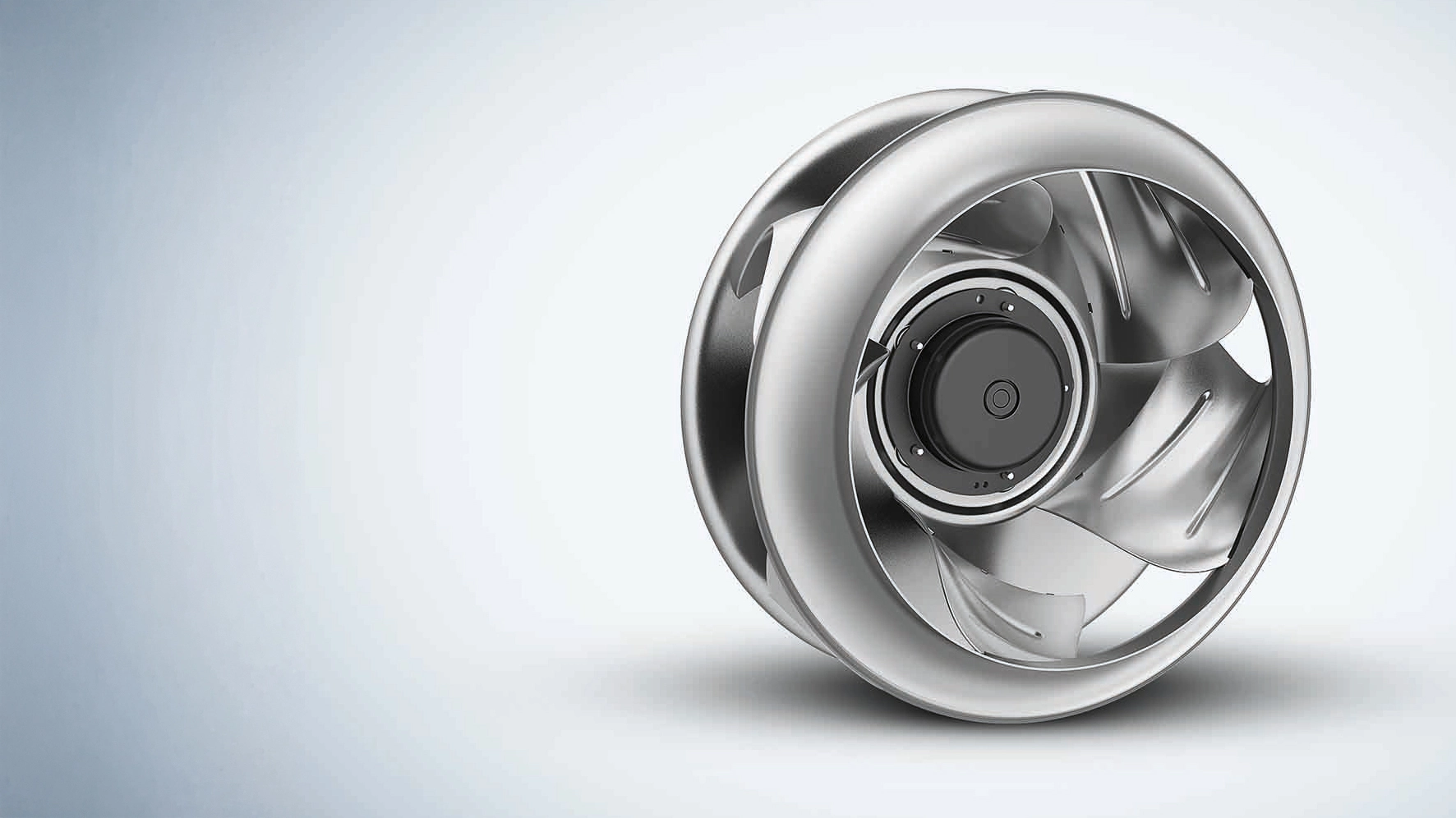

پروانه بهینه شده از نظر آیرودینامیکی
پره‌ای با پنج تیغه هندسی نسبتاً پیچیده که بر اساس آخرین یافته‌های آیرودینامیکی توسعه یافته است، به‌طور چشمگیری تلفات جریان را کاهش می‌دهد. حلقه ورودی (inlet ring) نیز برای تعامل کامل با این پره جدید طراحی شده است. هندسه پیشرفته پره‌ها نه تنها تلفات جریان را کاهش می‌دهد، بلکه تولید نویز را نیز کم می‌کند.
موتور محرک این پلاگ فن های سانتریفیوژ RadiPac موتورهای EC با بازده بالا در محدوده توان ۱۷۰ تا ۵۰۰ وات هستند. برای بهینه‌سازی کارایی سیستم، مجموعه محرک شامل موتور و الکترونیک یکپارچه به طور جداگانه برای هر پلاگ فن تنظیم شده و برای محدوده عملیاتی مربوطه بهینه‌سازی شده است. همچنین یک رابط MODBUS با آدرس‌دهی DCI به این پلاگ فن ها افزوده شده است. قابلیتی برای افزودن حسگر رزونانس (resonance sensor) نیز در آینده فراهم خواهد شد. این حسگر نوسان‌ها و ارتعاشات را در لحظه اندازه‌گیری می‌کند و می‌تواند بالانس نبودن ناشی از آلودگی یا دلایل مشابه را تشخیص دهد و پیش از آنکه فن آسیب ببیند، پیام هشدار ارسال کند.
راه‌اندازی سریع MODBUS RTU با آدرس‌دهی خودکار
تأمین هوای یک کلین روم معمولاً به‌صورت مستقل انجام نمی‌شود، بلکه به طور کامل در کل فرایند اتوماسیون و سیستم‌های PLC یکپارچه می‌گردد. مانند سایر حسگرها و عملگرها، وضعیت فن های FFU باید در شبکه سیستم وجود داشته باشد و اطلاعات وضعیت برای کنترل و نمایش در دسترس قرار گیرد. راه‌اندازی اولیه یک سیستم کلین روم مستلزم صرف زمان و هزینه قابل‌توجهی است. طبق گزارش‌های کاربران، زمان مورد نیاز برای اتصال دستی یک FFU به شبکه، حدود پنج تا ده دقیقه است؛ بدین ترتیب، در صورت استفاده از پلاگ فن های EC، هر چه تعداد فن ها بیشتر باشد، میزان صرفه‌جویی نیز بیشتر خواهد بود. یک وسیله جانبی کمک‌کننده در این زمینه، پنل‌های کانکتور برای باس (MODBUS) که می‌توانند تا ۶۴ فن را در هر کانال به‌صورت سری متصل کنند.
علاوه بر این، پلاگ فن های جدید RadiPac نه تنها با رابط دیجیتال ebmBus یا MODBUS-RTU عرضه می‌شوند، بلکه دارای آدرس‌دهی خودکار نیز هستند که به‌طور قابل‌توجهی هزینه‌ها و زمان راه‌اندازی را کاهش می‌دهد.
انتخاب لوازم جانبی مناسب حیاتی است

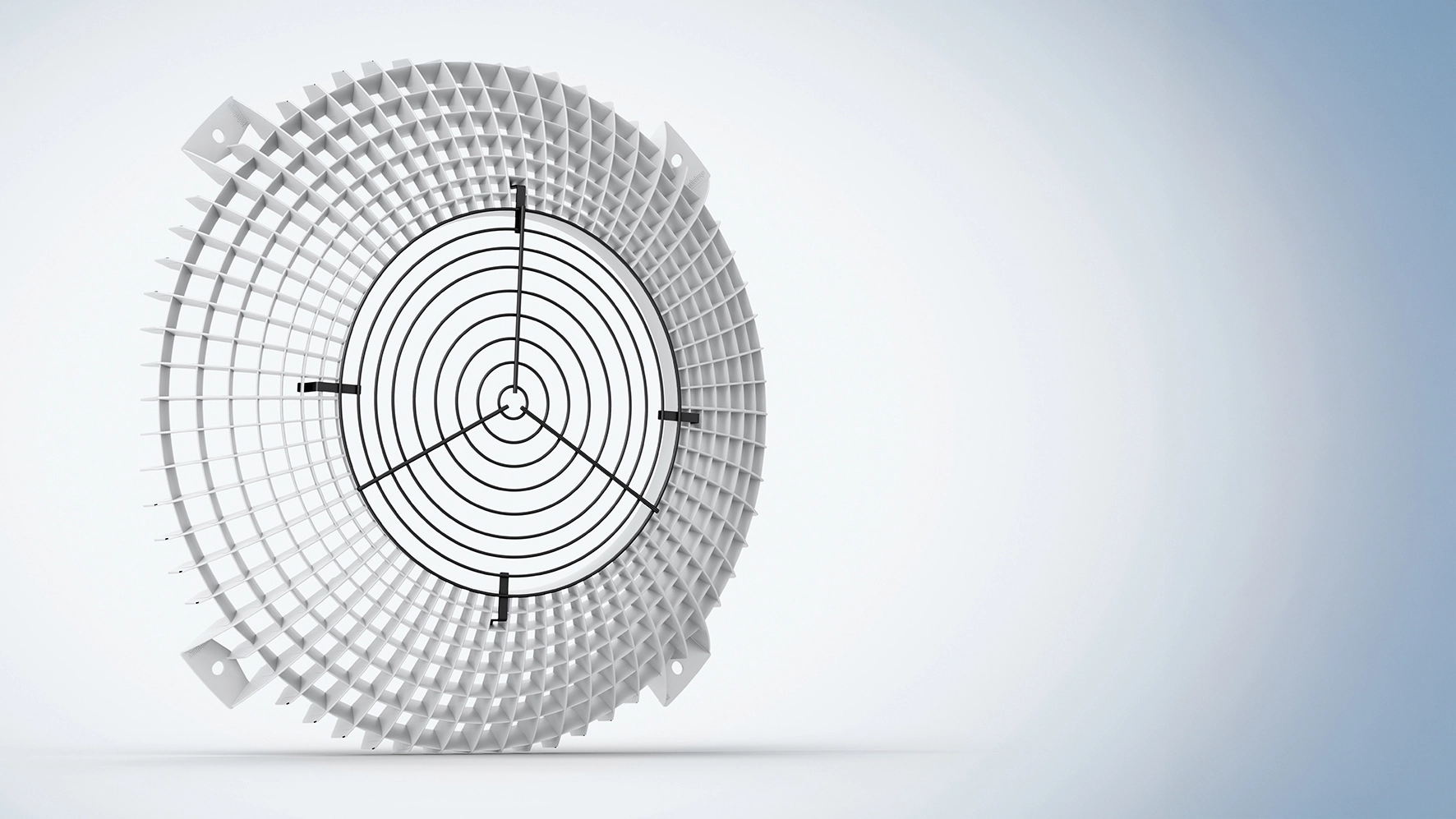

به‌عنوان مثال، شبکه ورودی Flow Grid که یک اصلاح‌کننده جریان است را می توان یک وسیله جانبی مناسب نام برد. این شبکه آشفتگی‌های تولیدکننده نویز در جریان ورودی هوا به پلاگ فن را بدون تغییر در عملکرد یا مصرف توان کاهش می‌دهد. بدین ترتیب پلاگ فن ها آرام تر کار می‌کنند که این برای کاربری‌های تهویه و بسیاری موارد دیگر مفید است.
جمع بندی
پلاگ فن های ebm هم به‌صورت کامل (plug & play) و هم به‌صورت قطعات جداگانه عرضه می‌شوند تا کاربران بتوانند آنها را با راهکارهای خود ترکیب کنند. با عمق نصب بین ۱۹۰ تا ۲۷۵ میلی‌متر و قطرهای ۲۸۰، ۳۵۵ و ۴۰۰ میلی‌متر، پلاگ فن های EC دستگاه‌های کامل بسیار جمع و جور (Compact) هستند که در فضاهای نصب کوچک به راحتی جای می‌گیرند؛ از این‌رو برای پروژه‌های بازسازی (retrofit) نیز مناسب‌اند.
