توضیحات فن VNA0630H5SNZ – ebmpapst :
فن محوری مدل VNA0630H5SNZ همان فن مدل S4D630AH0102 است که با کد محصول جدید (VNA0630H5SNZ) به بازار عرضه شده است. همانند مدل قبلی، این فن از الکتروموتوری سه فاز و با توان 1970 وات (در حالت اتصال مثلث) بهره می برد که می تواند در فشار صفر پاسکال، به میزان بیشینه 17595 متر مکعب بر ساعت هوادهی داشته باشد. همچنین ماکزیمم سرعت این فن در حالت اتصال مثلث برابر با 1310 دور بر دقیقه میباشد. تمامی مشخصات این فن مانند مدل پر طرفدار S4D630AH0102 بوده با این تفاوت مهم که این فن از نوع دمشی (A direction) بوده و جهت وزش باد آن برعکس فنهای کندانسوری میباشد.
مشخصات فنی
| فاز | 3 | |
| ولتاژ نامی | V | 400 |
| فرکانس | Hz | 50 |
| سرعت | RPM | 1310 |
| توان ورودی | W | 1970 |
| جریان | A | 3.4 |
| هوادهی در فشار 0 | m3/h | 17595 |
| ماکزیمم فشار | Pa | 200 |
p>
موتور M4D138-HF
ویژگی فنی
| وزن | 26Kg |
| سایز | 630mm |
| جنس پره | هسته آلومینیومی با روکش پلاستیک PP |
| جنس سبد محافظ | فولاد پوشش داده شده با پلاستیک سیاه |
| تعداد پره | 5 |
| جهت ورود هوا | دمشی |
| کلاس حفاظتی برقی | IP54 |
| کلاس حفاظت رطوبتی | H2 |
| استاندارد | EN 60034-1 (2010); CE |
در دمای -25 درجه سانتیگراد بلبرینگ خاص نیاز است.
Air flow 50 Hz
| فشار (Pa) | هوادهی (m3/h) |
|---|---|
| 0 | 17595 |
| 70 | 15755 |
| 140 | 13790 |
| 200 | 11890 |

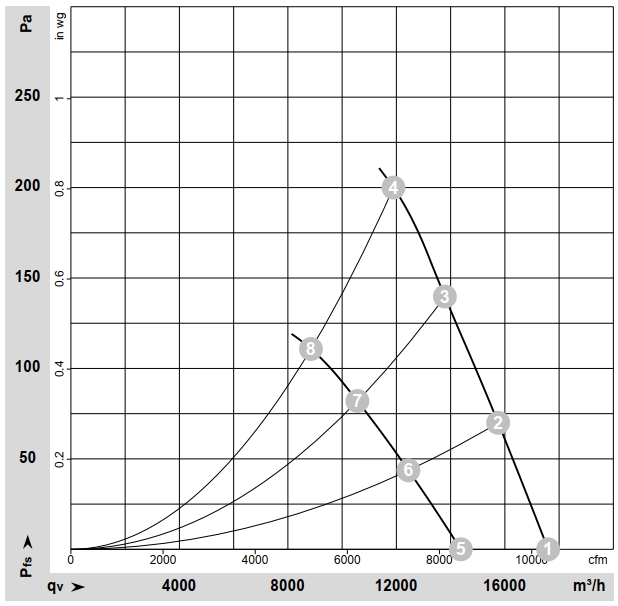

Curves

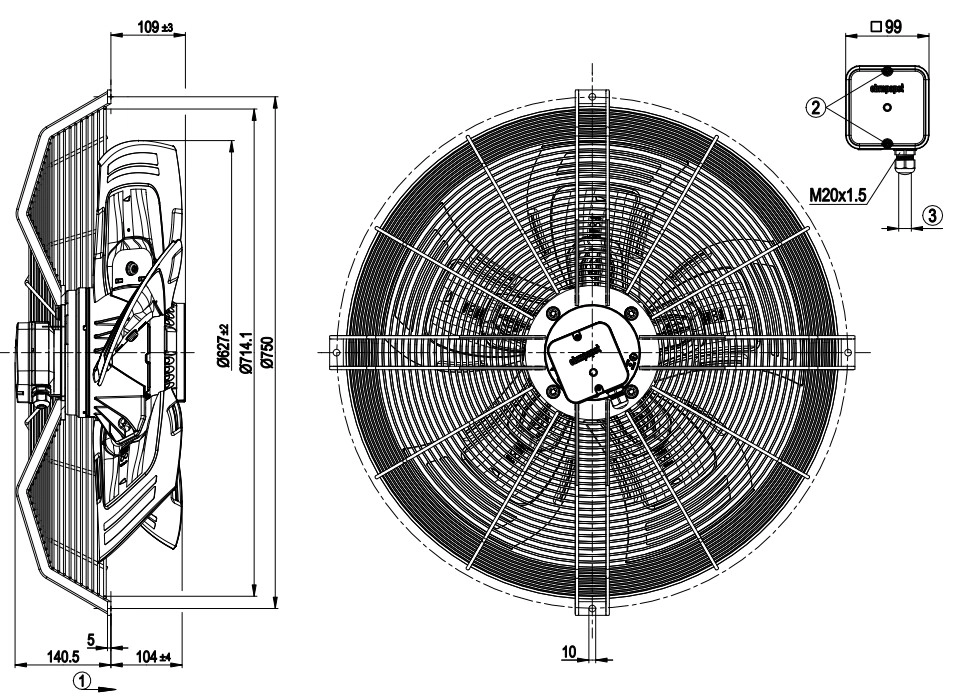

نقشه محصول

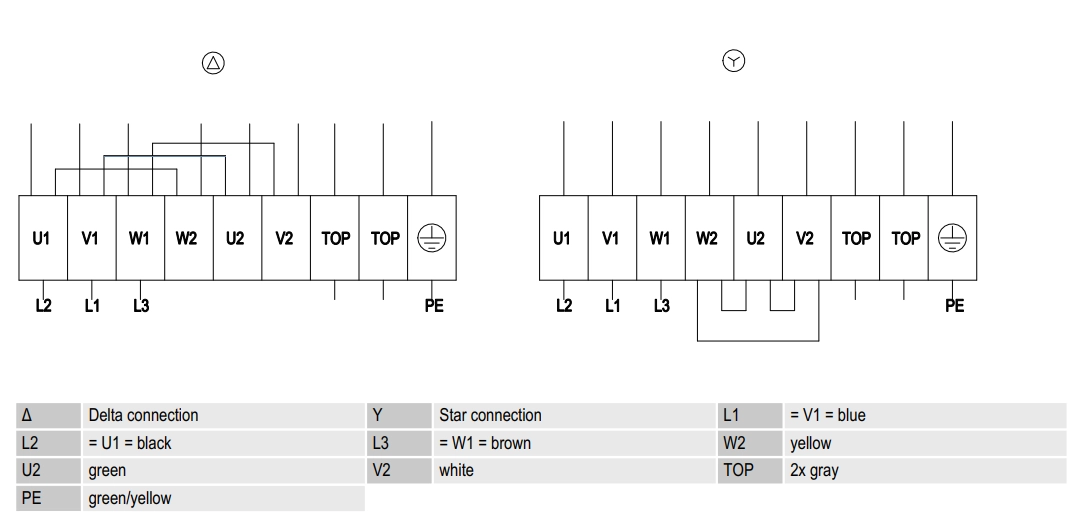

نقشه برق

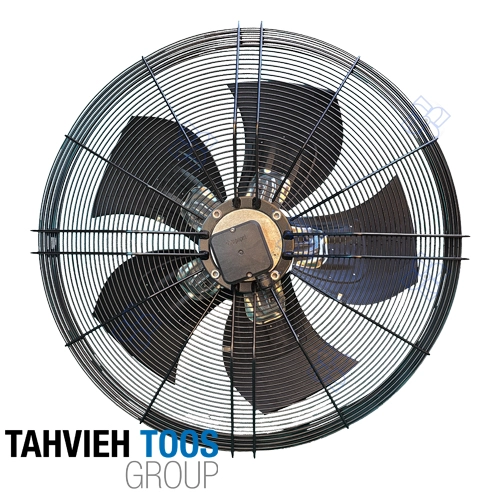

عکس محصول
