فناوری EC امروزه به استاندارد سیستم‌های فن با راندمان بالا تبدیل شده است. این فناوری در مقایسه با مدل‌های قدیمی AC مزایای متعددی را ارائه می‌دهد.

نیازمندی‌های سیستم‌های مدرن تبرید و تهویه در سال‌های اخیر به‌طور قابل توجهی تغییر کرده است. علاوه بر پارامترهای سنتی مانند دبی هوا و فشار، امروزه عواملی نظیر بهره‌وری انرژی، قابلیت کنترل، عملکرد صوتی و یکپارچگی با سیستم‌های کنترلی اهمیت بیشتری پیدا کرده‌اند. در همین حال، الزامات و استانداردهای جدید نیز ارزیابی عملکرد فن‌ها را بیش از گذشته از سطح یک تجهیز مستقل، به سطح کل سیستم منتقل کرده‌اند.

در چنین شرایطی، فناوری EC به استاندارد رایج در محرکه‌های فن تبدیل شده است. برتری این فناوری تنها به یک ویژگی خاص محدود نمی‌شود، بلکه حاصل ترکیب راندمان بالا، کنترل هوشمند و یکپارچگی کامل با سیستم است.

اصول عملکرد و مبانی فنی فناوری EC

موتورهای EC ماشین‌های سنکرون با تحریک آهنربای دائم هستند که به تجهیزات الکترونیک قدرت داخلی مجهز شده‌اند. فرآیند کموتاسیون در این موتورها به‌صورت الکترونیکی انجام می‌شود؛ بنابراین نیازی به قطعات مکانیکی سایشی وجود ندارد و جریان الکتریکی با دقت بسیار بالایی کنترل می‌شود.

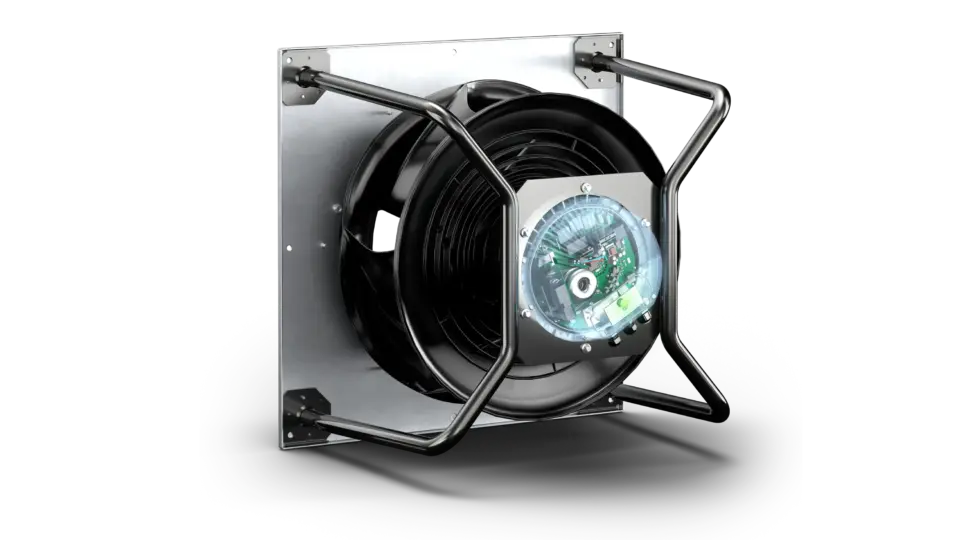

نمایی از الکترونیک داخلی یک فن RadiPac EC: موتور، الکترونیک قدرت و سیستم کنترل، یک مجموعه فشرده را تشکیل می‌دهند که راندمان بالا و عملکرد قابل اعتماد سیستم را تضمین می‌کند.

مدارهای الکترونیکی به‌طور هم‌زمان چندین وظیفه را انجام می‌دهند. آن‌ها ابتدا جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل می‌کنند، سپس یک میدان مغناطیسی دوار با فرکانس متغیر ایجاد کرده و آن را با موقعیت روتور همگام می‌سازند. نتیجه این فرآیند، عملکردی با حداقل تلفات انرژی و گشتاور یکنواخت است.

برخلاف سیستم‌های AC، واحد کنترل مستقیماً در داخل موتور یکپارچه شده است. در نتیجه، فن به‌عنوان یک سامانه مکاترونیکی کامل طراحی می‌شود که در آن موتور، تجهیزات الکترونیکی و سیستم کنترل به‌صورت کاملاً هماهنگ با یکدیگر عمل می‌کنند.

این یکپارچگی امکان موارد زیر را فراهم می‌کند:

• کنترل پیوسته و بدون پله سرعت
• عملکرد پایدار
• امکان یکپارچه‌سازی با سیستم‌های کنترل سطح بالاتر

فناوری AC در برابرEC؛ مقایسه فنی

مهم‌ترین تفاوت این دو فناوری در لغزش (Slip) است. در موتورهای AC به دلیل اختلاف سرعت بین میدان مغناطیسی دوار و روتور، بخشی از انرژی به‌صورت تلفات از بین می‌رود. اما موتورهای EC با عملکرد سنکرون، این نوع تلفات را به‌طور کامل حذف می‌کنند.

چرا فناوری EC راندمان بالاتری دارد؟

راندمان بالاتر موتورهای EC حاصل مجموعه‌ای از عوامل مختلف است. در موتورهای AC، گشتاور از طریق جریان‌های القایی در روتور تولید می‌شود؛ فرآیندی که ذاتاً با اتلاف انرژی همراه است. در مقابل، موتورهای EC از آهنرباهای دائمی استفاده می‌کنند و گشتاور را به‌صورت مستقیم تولید می‌کنند. به همین دلیل، تلفات مربوط به روتور به‌طور کامل حذف می‌شود.

علاوه بر این، کموتاسیون الکترونیکی امکان کنترل دقیق جریان را فراهم کرده و توان راکتیو را به حداقل می‌رساند. از سوی دیگر، فن‌های EC به‌صورت Direct Drive طراحی می‌شوند و بنابراین تلفات ناشی از تجهیزات جانبی نیز حذف می‌شود.

نکته مهم اینجاست که راندمان بالا تنها به موتور محدود نمی‌شود، بلکه در کل سیستم حاصل می‌شود.

عملکرد متناسب با نیاز؛ مهم‌ترین عامل افزایش بهره‌وری

در کاربردهای واقعی، نیاز به جریان هوا همواره در حال تغییر است. این موضوع عمدتاً به دلیل تغییر شرایط بهره‌برداری و میزان بار سیستم رخ می‌دهد. برای مثال، در ساختمان‌های اداری زمانی که اتاق‌ها خالی هستند، میزان هوای تازه موردنیاز به شکل محسوسی کاهش می‌یابد، زیرا رطوبت، دی‌اکسید کربن و گرمای کمتری باید از محیط خارج شود.

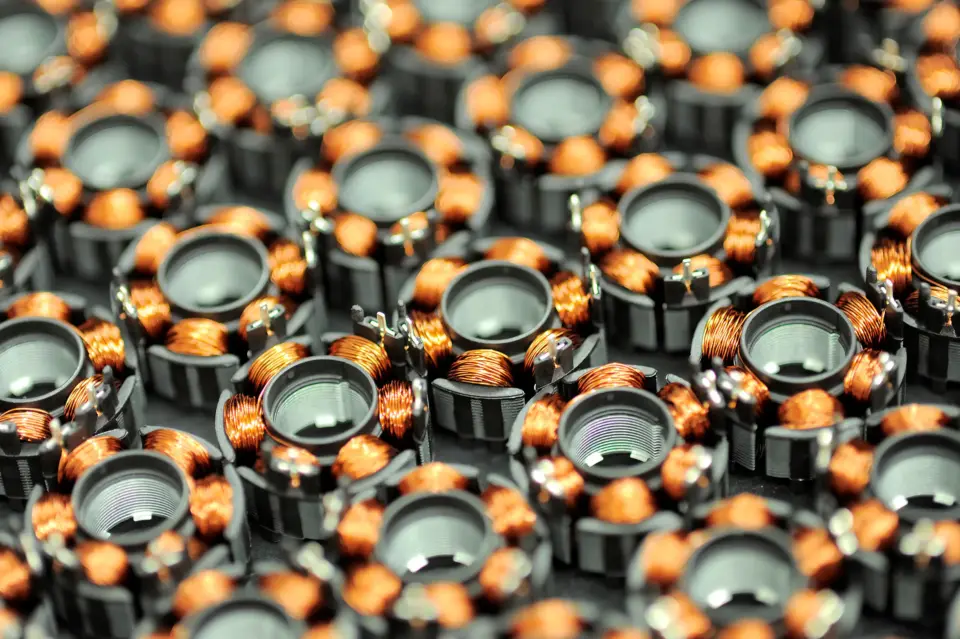

استاتورهای موتورهای EC در خط تولید: سیم‌پیچ‌های مسی که با دقت بالا پیچیده شده‌اند، میدان مغناطیسی دوار را ایجاد می‌کنند و پایه عملکرد کم‌اتلاف و راندمان بالای موتور را تشکیل می‌دهند.

چنین تغییرات بار دینامیکی در بسیاری از کاربردهای دیگر نیز دیده می‌شود. برای مثال، در مراکز داده یا فرآیندهای صنعتی، میزان گرمای تولیدشده متناسب با بار کاری تغییر می‌کند و در نتیجه، دبی هوای موردنیاز نیز دائماً تغییر خواهد کرد. همچنین عواملی مانند دمای محیط، وضعیت سیستم یا شرایط نصب نیز بر نقطه کاری واقعی فن تأثیر می‌گذارند.

در سیستم‌های متداول، معمولاً برای کاهش دبی هوا از روش دمپر یا خفه کردن جریان استفاده می‌شود. این روش اگرچه جریان هوا را کاهش می‌دهد، اما مصرف انرژی را به همان نسبت کم نمی‌کند و از انرژی به شکل بهینه استفاده نمی‌شود.

در مقابل، فن‌های EC سرعت چرخش را به‌عنوان متغیر اصلی کنترل در نظر می‌گیرند. این عملکرد بر اساس قوانین فن (Fan Laws) است که طبق آن، توان مصرفی تقریباً با توان سوم سرعت تغییر می‌کند:

P ∼ n³

به همین دلیل، عملکرد در بار جزئی (Partial Load) بیشترین ظرفیت صرفه‌جویی در مصرف انرژی را ایجاد می‌کند. حتی کاهش نسبتاً اندک سرعت نیز می‌تواند کاهش بسیار چشمگیری در مصرف انرژی به همراه داشته باشد.

یک مثال ساده این موضوع را نشان می‌دهد:

اگر سرعت فن از ۱۰۰ درصد به ۸۰ درصد کاهش یابد:

در این حالت، فن تنها حدود ۵۱ درصد از توان الکتریکی اولیه را مصرف می‌کند. یعنی تنها با ۲۰ درصد کاهش سرعت، مصرف انرژی تقریباً به نصف کاهش می‌یابد.

این تأثیر در بارهای پایین‌تر حتی چشمگیرتر است.

اگر سرعت فن به ۵۰ درصد برسد:

در این شرایط، فن تنها 12/5 درصد از توان اولیه خود را مصرف خواهد کرد.

در عمل، این بدان معناست که در کاربردهایی با بار متغیر، مانند سیستم‌های تهویه ساختمان یا تجهیزات تبرید، بیشترین ظرفیت صرفه‌جویی انرژی نه در حالت بار کامل، بلکه در محدوده بار جزئی به دست می‌آید.

رفتار در شبکه برق و سازگاری الکترومغناطیسی (EMC) در فن‌های EC

استفاده از تجهیزات الکترونیک قدرت، یکی از پیش‌نیازهای اصلی دستیابی به راندمان بالا و قابلیت کنترل دقیق در فن‌های EC است. در عین حال، این فناوری الزامات ویژه‌ای را از نظر رفتار الکتریکی در شبکه برق ایجاد می‌کند.

از آنجا که محرکه‌های EC در ساختار داخلی خود از یکسوساز، لینک DC و اینورتر استفاده می‌کنند، به‌عنوان بارهای غیرخطی شناخته می‌شوند. بنابراین جریان مصرفی آن‌ها شکل موج سینوسی ایده‌آل ندارد و شامل هارمونیک‌هایی است که با شاخص اعوجاج هارمونیکی کل (THD) توصیف می‌شوند. این اعوجاج‌ها می‌توانند کیفیت توان شبکه و عملکرد سایر تجهیزات متصل را تحت تأثیر قرار دهند.

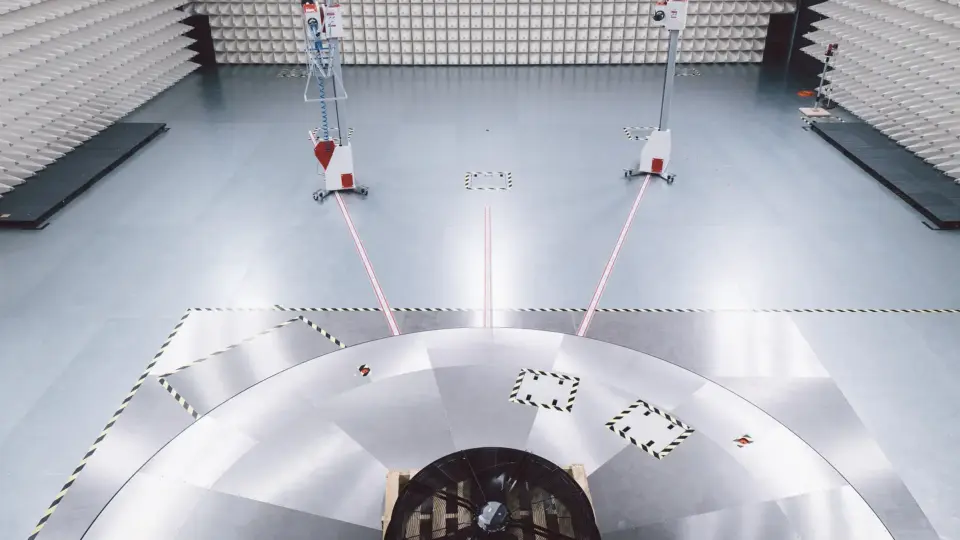

آزمایش EMC یک فن در آزمایشگاه اختصاصی: اتاق‌های بدون پژواک (Anechoic Chamber) برای بررسی میزان نشر تداخل و مقاومت در برابر نویز، در شرایط واقعی بهره‌برداری مورد استفاده قرار می‌گیرند.

به همین دلیل، برای استفاده از فن‌های EC در سیستم‌های صنعتی و HVAC، طراحی مناسب از نظر سازگاری الکترومغناطیسی (EMC) ضروری است.

فن‌های EC مدرن از همان مراحل طراحی این موضوع را در نظر می‌گیرند. استفاده از فیلترهای مناسب، استراتژی‌های بهینه سوئیچینگ و طراحی دقیق مدارهای الکترونیک قدرت، باعث کاهش تداخلات هدایتی و تشعشعی می‌شود. علاوه بر این، مقاومت سیستم در برابر عوامل خارجی نیز آزمایش می‌شود تا عملکرد پایدار آن حتی در سیستم‌های پیچیده تضمین شود.

برای این منظور، ebm-papst از آزمایشگاه‌های مجهز EMC با محیط‌های اندازه‌گیری و تجهیزات آزمون متنوع استفاده می‌کند تا میزان نشر نویز و مقاومت در برابر تداخل به‌صورت دقیق ارزیابی و بهینه شود.

چالش اصلی این است که با وجود استفاده از الکترونیک قدرت، فن تا حد امکان سازگار با شبکه برق طراحی شود.

Active PFC؛ اصلاح ضریب توان برای کاهش تأثیر بر شبکه برق

کیفیت توان تحت کنترل، بدون نیاز به تجهیزات اضافی

در این وایت‌پیپر بررسی کنید که چگونه یکسوسازی فعال و یکپارچه، فن‌های EC را برای سخت‌گیرانه‌ترین الزامات شبکه برق آماده می‌کند.

یکی از مهم‌ترین راهکارهای فنی برای حل این چالش، استفاده از اصلاح فعال ضریب توان (Active Power Factor Correction یا Active PFC) است.

در صورت نبود این فناوری، رفتار غیرخطی جریان در محرکه‌های EC باعث کاهش ضریب توان می‌شود. در چنین شرایطی، جریان و ولتاژ هم‌فاز نیستند و شکل موج جریان نیز شامل هارمونیک‌های اضافی خواهد بود. این موضوع علاوه بر کاهش توان مفید، بار واردشده به شبکه برق را نیز افزایش می‌دهد.

مدارهای Active PFC دقیقاً برای رفع این مشکل طراحی شده‌اند. این مدارها جریان ورودی را به‌گونه‌ای کنترل می‌کنند که تا حد امکان سینوسی بوده و با ولتاژ شبکه هم‌فاز باشد. نتیجه این فرآیند، بهبود قابل توجه ضریب توان و کاهش اثرات منفی بر شبکه برق است.

در عمل، این فناوری مزایای مهمی به همراه دارد. اعوجاج هارمونیکی کاهش می‌یابد، انتقال انرژی با راندمان بیشتری انجام می‌شود و پایداری شبکه افزایش پیدا می‌کند؛ به‌ویژه در سیستم‌هایی که تعداد زیادی فن به‌صورت هم‌زمان کار می‌کنند، مانند مراکز داده یا سیستم‌های تهویه بزرگ.

بنابراین، Active PFC تنها یک قابلیت در بخش الکترونیک قدرت نیست، بلکه بخشی از یک سیستم کاملاً بهینه است که علاوه بر راندمان بالا، سازگاری مطلوبی نیز با شبکه برق دارد.

جمع‌بندی؛ فناوری EC در سیستم‌های تهویه

امروزه فناوری EC پیشرفته‌ترین راهکار در صنعت فن به شمار می‌رود. مهم‌ترین مزیت آن، ترکیب راندمان انرژی بالا، قابلیت کنترل دقیق و عملکرد یکپارچه در سطح سیستم است.

برخلاف سیستم‌های محرکه سنتی، در این فناوری فن دیگر به‌عنوان یک تجهیز مستقل در نظر گرفته نمی‌شود، بلکه بخشی از یک سیستم هوشمند و یکپارچه است که نقطه کاری آن به‌صورت مداوم با شرایط واقعی تطبیق داده می‌شود. این موضوع علاوه بر جلوگیری از اتلاف انرژی، پایداری عملکرد، سطح صدای کمتر و طول عمر بیشتر تجهیزات را نیز به همراه دارد.

فناوری EC به‌ویژه در کاربردهایی با بار متغیر، بیشترین مزیت خود را نشان می‌دهد. ترکیب کنترل دور، الکترونیک داخلی و بهینه‌سازی در سطح سیستم، موجب افزایش چشمگیر راندمان در بهره‌برداری واقعی می‌شود.

همچنین با گسترش دیجیتال‌سازی، استفاده از سیستم‌های هوشمند و تحلیل داده‌ها، فن‌ها نیز به اجزایی هوشمند تبدیل شده‌اند که نقش فعالی در افزایش بهره‌وری و قابلیت اطمینان سیستم ایفا می‌کنند. به همین دلیل، امروزه فناوری EC دیگر یک گزینه جایگزین نیست، بلکه در اکثر کاربردها به انتخاب اول مهندسان و طراحان سیستم تبدیل شده است.
