فن آکسیال، دایاگونال یا سانتریفیوژ؟ کدام فن برای کاربرد شما مناسبتر است؟
مقدمه
انتخاب فن مناسب تنها به ظرفیت هوادهی محدود نمیشود. در بسیاری از پروژهها، دو فن با دبی هوای مشابه میتوانند عملکرد کاملاً متفاوتی داشته باشند. دلیل این موضوع به یکی از مهمترین پارامترهای طراحی فن بازمیگردد: فشار مورد نیاز سیستم.
در واقع، مهمترین عامل در انتخاب نوع فن، میزان مقاومت یا افت فشار موجود در مسیر جریان هوا است. به همین دلیل شناخت تفاوت میان
فنهای آکسیال، دایاگونال و سانتریفیوژ میتواند به انتخاب صحیح تجهیزات و افزایش راندمان سیستم کمک کند.
فشار و دبی؛ دو پارامتر تعیینکننده در انتخاب فن
هر سیستم تهویه دارای مقداری افت فشار است که میتواند ناشی از فیلترها، کویلها، کانالها، دمپرها یا سایر تجهیزات باشد.
هرچه مقاومت مسیر بیشتر باشد، فن باید فشار بیشتری تولید کند تا بتواند حجم هوای مورد نیاز را جابهجا کند. به همین دلیل هیچ نوع فنی را نمیتوان برای همه کاربردها بهترین گزینه دانست. انتخاب صحیح همواره به ترکیب دبی هوا و فشار استاتیکی مورد نیاز بستگی دارد.
فن آکسیال (Axial Fan)
در
فنهای آکسیال، هوا تقریباً در راستای محور چرخش پروانه حرکت میکند. عملکرد این فنها مشابه پروانه هواپیما است؛ هوا از یک سمت وارد شده و در همان راستا از سمت دیگر خارج میشود.
مزیت اصلی فنهای آکسیال، توانایی جابهجایی حجم زیادی از هوا با مصرف انرژی مناسب در شرایط فشار پایین است. به همین دلیل این فنها در کاربردهایی مانند برجهای خنککننده، کندانسورها، اواپراتورها، تهویه عمومی و سیستمهایی با مقاومت کم در مسیر هوا کاربرد گستردهای دارند.
از سوی دیگر، زمانی که افت فشار سیستم افزایش پیدا میکند، راندمان فن آکسیال بهتدریج کاهش یافته و سطح صدا نیز افزایش مییابد. به همین دلیل این فنها گزینه ایدهآلی برای سیستمهای با فشار استاتیکی بالا نیستند.
فن سانتریفیوژ (Centrifugal Fan)
در فنهای سانتریفیوژ، هوا از مرکز پروانه وارد شده و تحت تأثیر نیروی گریز از مرکز به سمت محیط پروانه هدایت میشود.
این ساختار باعث میشود فنهای سانتریفیوژ توانایی تولید فشار بالاتری نسبت به فنهای آکسیال داشته باشند. به همین دلیل در سیستمهایی که مسیر جریان هوا شامل کانالکشی، فیلترها، مبدلهای حرارتی یا تجهیزات متعدد است، معمولاً از فنهای سانتریفیوژ استفاده میشود.
هواسازها (AHU)، سیستمهای تهویه صنعتی، اتاقهای تمیز، سیستمهای فیلتراسیون و بسیاری از کاربردهای
HVAC نمونههایی از استفاده گسترده این نوع فن هستند. در چنین شرایطی توانایی تولید فشار پایدار اهمیت بیشتری نسبت به دستیابی به بیشترین دبی هوا دارد.
فن دایاگونال (Diagonal Fan)؛ ترکیبی از دو فناوری
فن دایاگونال یا Mixed Flow را میتوان ترکیبی از ویژگیهای فن آکسیال و سانتریفیوژ دانست.
در این نوع طراحی، هوا به صورت محوری وارد فن میشود اما در هنگام خروج، علاوه بر مؤلفه محوری، بخشی از جریان به صورت شعاعی نیز هدایت میشود. به همین دلیل این فنها قادرند فشار بیشتری نسبت به فنهای آکسیال تولید کنند، در حالی که ابعاد و ساختار آنها همچنان نسبتاً فشرده باقی میماند.
به بیان ساده، فن دایاگونال فاصله میان فن آکسیال و سانتریفیوژ را پر میکند و برای کاربردهایی مناسب است که به فشار بیشتر از یک فن آکسیال نیاز دارند اما فضای نصب یا شرایط پروژه استفاده از یک فن سانتریفیوژ کامل را محدود میکند.

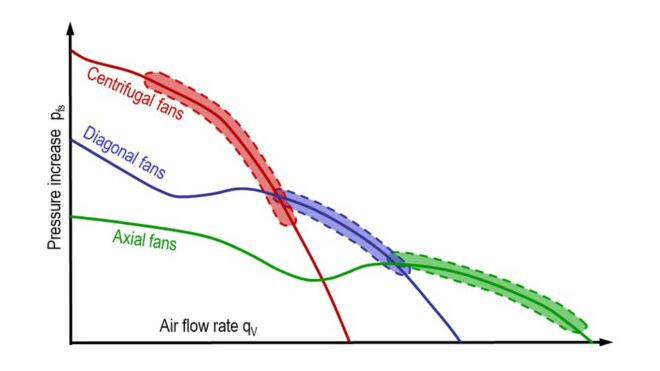

مقایسه سه نوع فن
به طور کلی میتوان عملکرد این سه خانواده را به شکل زیر مقایسه کرد:
| نوع فن |
دبی هوا |
فشار قابل تولید |
فضای نصب |
| آکسیال |
زیاد |
کم |
کم |
| دایاگونال |
متوسط تا زیاد |
متوسط |
کم تا متوسط |
| سانتریفیوژ |
متوسط |
زیاد |
متوسط تا زیاد |
البته این مقایسه کلی است و عملکرد نهایی هر فن به طراحی پروانه، موتور، سرعت دوران و شرایط نصب بستگی دارد.
نقش طراحی آیرودینامیکی در عملکرد فن
امروزه انتخاب نوع فن تنها بخشی از فرآیند طراحی محسوب میشود. تولیدکنندگان پیشرو از روشهای پیشرفته شبیهسازی جریان سیال (CFD) برای بهینهسازی عملکرد فنها استفاده میکنند.
این فناوری امکان بررسی دقیق مسیر جریان هوا، نقاط ایجاد تلفات، منابع تولید صدا و عملکرد فن در شرایط مختلف کاری را فراهم میکند. به همین دلیل فنهای مدرن نسبت به نسلهای گذشته راندمان بالاتر، صدای کمتر و عملکرد بهتری در شرایط واقعی بهرهبرداری دارند.
جمعبندی
هیچ فن واحدی برای تمامی کاربردها بهترین گزینه نیست. انتخاب صحیح به میزان دبی هوا، فشار استاتیکی مورد نیاز، فضای نصب و شرایط بهرهبرداری بستگی دارد.
فنهای آکسیال برای جابهجایی حجم زیاد هوا در فشارهای پایین مناسب هستند. فنهای سانتریفیوژ در سیستمهای دارای افت فشار بالا عملکرد بهتری دارند و فنهای دایاگونال راهکاری میانی ارائه میدهند که مزایای هر دو فناوری را تا حدی در اختیار طراح قرار میدهد.
به همین دلیل شناخت ویژگیهای هر خانواده از فنها، یکی از مهمترین مراحل در طراحی سیستمهای تهویه، سرمایش و تهویه صنعتی محسوب میشود.
